چگونه یک سیستم دروازه ای موثر برای ریخته گری های مکانیکی طراحی کنیم؟

سلام! به عنوان تامین کننده قطعات ریخته گری مکانیکی، طراحی یک سیستم دروازه ای موثر جنبه حیاتی کار ما است. یک سیستم دروازه ای که به خوبی طراحی شده است می تواند به طور قابل توجهی بر کیفیت ریخته گری های مکانیکی تأثیر بگذارد، و در این وبلاگ، نکات کلیدی در مورد چگونگی دستیابی به آن را به اشتراک می گذارم.

ابتدا بیایید بفهمیم که سیستم دروازه چیست. در ریخته‌گری‌های مکانیکی، سیستم دروازه شبکه‌ای از کانال‌ها است که از طریق آن فلز مذاب به داخل حفره قالب جریان می‌یابد. این مانند لوله کشی برای فرآیند ریخته گری ما است. اجزای اصلی یک سیستم دروازه معمولاً شامل حوضچه ریختن، اسپرو، رانر و دروازه‌ها می‌شود. هر قسمت نقش منحصر به فردی در اطمینان از پر شدن صاف و مناسب قالب دارد.

حوضچه ریختن جایی است که فلز مذاب در ابتدا وارد سیستم دروازه می شود. طراحی آن در مورد ایجاد یک جریان پایدار و کنترل شده است. یک حوضچه ریخته گری با شکل خوب می تواند به جلوگیری از پاشیدن و آشفتگی فلز مذاب کمک کند، که می تواند هوا و ناخالصی ها را به داخل ریخته گری وارد کند. ما معمولاً سعی می کنیم حوضچه ریختن را به اندازه کافی بزرگ کنیم تا مقدار کافی فلز مذاب را در خود جای دهد و در عین حال شکل مناسبی برای هدایت فلز به داخل اسپرو داشته باشد. به عنوان مثال، یک حوض ریختن مخروطی شکل می تواند کاملاً مؤثر باشد زیرا به تدریج فلز را به داخل اسپرو هدایت می کند.

اسپرو کانال عمودی است که حوضچه ریختن را به سیستم رانر متصل می کند. یکی از مهمترین موارد در طراحی اسپرو، مخروطی است. یک اسپرو مخروطی به حفظ سرعت جریان مناسب فلز مذاب کمک می کند. همانطور که فلز به سمت پایین جریان می یابد، مخروطی احتمال ایجاد خلاء در پایین اسپرو را کاهش می دهد، که می تواند منجر به مکش هوا به داخل سیستم شود. همچنین، اندازه اسپرو مناسب بسیار مهم است. اگر خیلی کوچک باشد، فلز مذاب ممکن است به آرامی جریان نداشته باشد، و اگر خیلی بزرگ باشد، می تواند باعث تلفات بیش از حد فلز شود.

هنگامی که فلز مذاب از اسپرو عبور می کند، وارد سیستم رانر می شود. دونده فلز مذاب را از اسپرو به دروازه های جداگانه ای که به داخل حفره قالب منتهی می شود توزیع می کند. دونده ها باید طوری طراحی شوند که اصطکاک و افت فشار را به حداقل برسانند. یک دونده با دیواره صاف می تواند در دستیابی به این امر کمک کند. طرح های رانر انواع مختلفی دارند، مانند طرح های تکی رانر، شاخه ای رانر و پله ای رانر. انتخاب طرح رانر بستگی به شکل و اندازه ریخته گری دارد. برای ریخته‌گری‌های بزرگ‌تر و پیچیده‌تر، یک سیستم دونده شاخه‌دار ممکن است مناسب‌تر باشد زیرا می‌تواند فلز را به طور یکنواخت‌تر توزیع کند.

دروازه ها آخرین نقاط اتصال بین سیستم دونده و حفره قالب هستند. طراحی دروازه‌ها بسیار مهم است زیرا سرعت، جهت و حجم ورود فلز مذاب به داخل حفره را کنترل می‌کنند. گیت ها انواع مختلفی دارند، از جمله دروازه های لبه ای، دروازه های بالا و دروازه های پایین. دروازه های لبه معمولاً استفاده می شوند زیرا الگوی جریان خوبی را ارائه می دهند و می توانند به راحتی پس از انجماد از ریخته گری جدا شوند. اندازه و تعداد دروازه ها نیز باید به دقت تعیین شود. اگر دروازه ها خیلی کوچک باشند، فلز مذاب ممکن است قبل از پر کردن کل حفره جامد شود و منجر به ریخته گری ناقص شود. از طرف دیگر، اگر آنها خیلی بزرگ باشند، می تواند باعث جریان بیش از حد فلز شود و ممکن است منجر به نقص هایی مانند تخلخل شود.

حال، بیایید در مورد برخی از عواملی که باید در هنگام طراحی یک سیستم دروازه برای ریخته گری های مکانیکی در نظر بگیریم صحبت کنیم.

نوع فلزی که مورد استفاده قرار می گیرد یک عامل اصلی است. فلزات مختلف خواص مختلفی مانند ویسکوزیته، چگالی و نقطه ذوب دارند. به عنوان مثال، فولاد دارای نقطه ذوب و ویسکوزیته نسبتاً بالایی در مقایسه با آلومینیوم است. این بدان معناست که هنگام طراحی یک سیستم دروازه‌ای برای ریخته‌گری‌های فولادی، باید اطمینان حاصل کنیم که کانال‌ها به اندازه‌ای بزرگ هستند که به فولاد مذاب چسبناک‌تر اجازه می‌دهند تا به آرامی جریان یابد. ما همچنین باید ویژگی های انجماد فلز را در نظر بگیریم. برخی از فلزات در طول انجماد بیشتر منقبض می شوند و سیستم دروازه باید به گونه ای طراحی شود که این انقباض را جبران کند.

شکل و اندازه قالب نیز بسیار مهم است. ریخته گری های شکل پیچیده ممکن است به یک سیستم دریچه ای دقیق تر نیاز داشته باشند تا اطمینان حاصل شود که تمام قسمت های حفره قالب به درستی پر شده است. ریخته گری های بزرگتر ممکن است برای توزیع یکنواخت فلز مذاب به چندین دروازه نیاز داشته باشند. به عنوان مثال، در مقیاس بزرگریخته گری های مکانیکیبا جزئیات پیچیده ممکن است به ترکیبی از انواع مختلف دروازه و یک سیستم دونده خوب طراحی شده برای دستیابی به نتیجه ای با کیفیت بالا نیاز داشته باشد.

مواد قالب همچنین می تواند بر طراحی سیستم دروازه تاثیر بگذارد. مواد قالب مختلف خواص انتقال حرارت متفاوتی دارند. به عنوان مثال، یک قالب ماسه ای دارای سرعت انتقال حرارت متفاوتی در مقایسه با یک قالب دائمی است. این بر سرعت جامد شدن فلز مذاب در سیستم دروازه و حفره قالب تأثیر می گذارد. ما باید طراحی سیستم دروازه را بر این اساس تنظیم کنیم تا اطمینان حاصل کنیم که فلز به اندازه کافی در حالت مذاب باقی می ماند تا حفره کاملاً پر شود.

جنبه مهم دیگر جلوگیری از نقص است. یک سیستم دروازه ای که به خوبی طراحی شده است می تواند به کاهش بروز عیوب ریخته گری رایج مانند تخلخل، حفره های انقباض، و آخال ها کمک کند. با کنترل سرعت جریان و جهت فلز مذاب، می توانیم گیر افتادن هوا و ناخالصی ها را به حداقل برسانیم. به عنوان مثال، استفاده از طراحی پایین دروازه می تواند به جلوگیری از تشکیل لایه های اکسیدی روی سطح ریخته گری کمک کند زیرا فلز از پایین حفره وارد می شود و احتمال پاشیدن و اکسید شدن را کاهش می دهد.

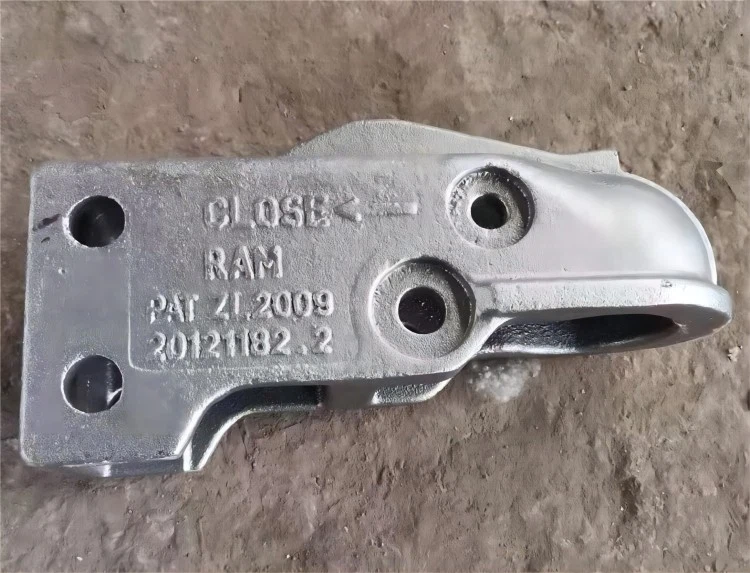

در شرکت ما، ما دائماً طرح‌های سیستم دروازه خود را برای انواع مختلف ریخته‌گری اصلاح می‌کنیم. به عنوان مثال، در ماقطعات ماشین آلات و تجهیزات فرآیند ریخته گری فولاد شن و ماسه پوشش داده شدهما دریافتیم که ترکیبی خاص از یک اسپرو مخروطی، یک سیستم دونده شاخه‌دار با طراحی خوب و دروازه‌های لبه‌ای می‌تواند قطعات باکیفیت و با حداقل نقص تولید کند.

به طور مشابه، برای ماقطعات ریخته گری دقیق 20CrNiMo، ما به اندازه و محل دروازه توجه زیادی می کنیم. دقت مورد نیاز در این قطعات به این معنی است که حتی یک نقص کوچک در طراحی سیستم دروازه می تواند منجر به یک قطعه معیوب شود. بنابراین، ما از طراحی به کمک کامپیوتر (CAD) و نرم افزار شبیه سازی برای مدل سازی جریان فلز مذاب در سیستم دروازه و حفره قالب استفاده می کنیم. این به ما این امکان را می‌دهد تا مشکلات احتمالی را پیش‌بینی کنیم و قبل از تولید قالب، تنظیماتی را در طراحی انجام دهیم.

در نتیجه، طراحی یک سیستم دروازه ای موثر برای ریخته گری های مکانیکی یک کار پیچیده اما ضروری است. این نیاز به درک خوبی از فرآیند ریخته گری، خواص فلز، شکل و اندازه ریخته گری و مواد قالب دارد. با در نظر گرفتن دقیق همه این عوامل و استفاده از ابزارهای طراحی پیشرفته، می توانیم سیستم های دروازه ای ایجاد کنیم که منجر به ریخته گری مکانیکی با کیفیت بالا می شود.

اگر به ریخته‌گری‌های مکانیکی با کیفیت بالا نیاز دارید یا سؤالی در مورد طراحی سیستم دروازه‌ای و فرآیندهای ریخته‌گری ما دارید، دریغ نکنید که برای بحث در مورد خرید صحبت کنید. ما اینجا هستیم تا بهترین راه حل ها را برای نیازهای ریخته گری شما به شما ارائه دهیم.
